HIWIN上银 OFSW 上银滚珠丝杠用途
扫码获取价格库存技术资料
- 品牌: hiwin滚珠丝杆 3d模型
- 分类: 单螺母偏移预紧插管型OFSW
- 类型:
- pk码: 0001D3100000001CEHL7
- 属性: HIWIN上银 OFSW 上银滚珠丝杠用途，-HIWIN上银 OFSW 上银滚珠丝杠用途-HIWIN上银 OFSW 上银梯形丝杠手册 上银滚珠丝杠是一种常用的机械传动装置，由丝杠、螺母、滚珠和导向器等组成。它利用滚珠在丝杠和螺母之间滚动，将旋转运动转化为直线运动。这种传动方式不仅具有高效、精度高的优点，还具有自锁性能，能够保持固定的位置。同时，上银滚珠丝杠还具有承载能力强、寿命长、摩擦小等特点，广泛应用于机器人、数控机床、印刷机等领域。无论是精密定位还是高速运动，上银滚珠丝杠都能够满足-HIWIN上银 OFSW 上银滚珠丝杠用途--HIWIN上银 OFSW 上银滚珠丝杠用途-
HIWIN上银 OFSW 上银滚珠丝杠用途 产品参数

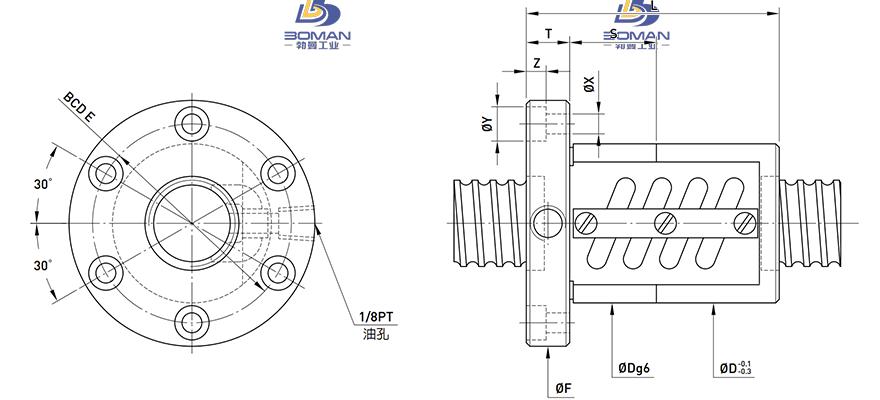

尺寸 单位：mm
| 丝杠轴外径 |
50
|
|
| 导程 |
8
|
|
| 丝杠轴底径 |
46.132
|
|
| 滚珠节圆直径 |
51
|
|
| 钢球直径 |
4.763
|
|
| 精度等级 |
|
|
| 螺母直径 |
87
|
|
| 法兰直径 |
128
|
|
| 螺母长度 |
92
|
|
| 螺母安装 | PCD |
107
|
| 额定动负载 | CaN |
2206
|
| 额定静负载 | C0aN |
6705
|
| 有效圈数 |
2.5x1
|
|
| 法兰盘宽度 |
18
|
|
| 法兰安装孔通孔直径 |
11
|
|
| 法兰安装孔沉孔直径 |
17.5
|
|
| 法兰安装孔沉孔深度 |
11
|
|
| 轴向刚度 | KNm |
81
|
HIWIN上银 OFSW 上银滚珠丝杠用途此型号部分数据来源于PMI RDIC5012-4 PMI丝杠R25
